| MOQ: | 2 pezzi |
| prezzo: | negotiable |
| Metodo di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 100000 pezzi al mese |

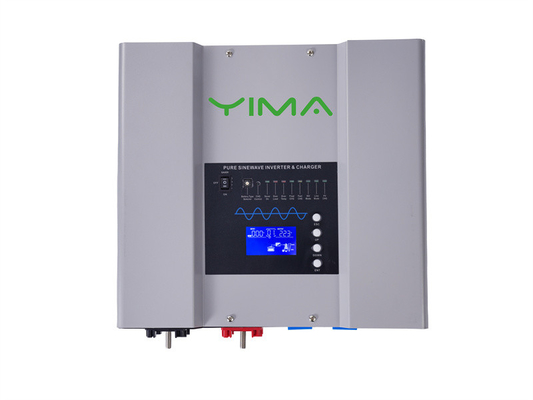

I prodotti della serie HS si differenziano utilizzando trasformatori a forma di U ad alta efficienza e a basse perdite, consentendo un migliore utilizzo dell'energia.Questi trasformatori sono complementari alla rete elettrica e alla funzione di avvio del generatore di supportoInoltre, questi prodotti offrono una capacità di uscita a doppia tensione, offrendo agli utenti flessibilità nelle modalità di ricarica in base alle loro esigenze.
Inoltre, i prodotti della serie HS sono dotati di una gestione integrata, con conseguenti tassi di conversione più elevati e un consumo di energia inferiore.che lo rende adatto ad applicazioni industriali difficiliNel complesso, la serie HS è posizionata come l'inverter di frequenza industriale di primo livello sul mercato grazie alle sue prestazioni ed efficienza superiori.
Tabella dei parametri della serie HS
| Specifiche elettriche | |||||||||||
| Modello HS | 1 kW | 2 kW | 3 kW | 4 kW | 5 kW | 6 kW | 8KW | 10 kW | 12 kW | ||
| Invertitore Prodotto |
Continuo Potenza di uscita |
1000 W | 2000 W | 3000 W | 4000 W | 5000 W | 6000W | 8000 W | 10000 W | 12000W | |
| Flusso Classificazione ((20ms) |
3 kW | 6 kW | 9 kW | 12 kW | 15 kW | 18 kW | 24 kW | 30 kW | 36 kW | ||
| Prodotto Forma d'onda |
Onda sinusoidale pura / uguale all'input ((Modo Bypass) | ||||||||||
| Numero nominale Efficienza |
> 88% (picco) | ||||||||||
| Modalità linea Efficienza |
> 95% | ||||||||||
| Fattore di potenza | 0.9-1.0 | ||||||||||
| Prodotto nominale Voltaggio rms |
100-110-120Vac / 220-230-240Vac | ||||||||||
| Voltaggio di uscita Regolamento (CE) n. |
± 10% RMS | ||||||||||
| Prodotto Frequenza |
50 Hz ± 0,3 Hz/60 Hz ± 0,3 Hz | ||||||||||
| Cortocircuito Protezione |
Sì ((1 secondo dopo il guasto)) | ||||||||||
| Trasferimento tipico Il tempo |
10ms (massimo) | ||||||||||
| THD | < 10% | ||||||||||
| DC Input |
Input nominale Voltaggio |
12.0Vdc / 24.0Vdc/ 48.0Vdc |
24.0Vdc / 48.0Vdc | 48.0Vdc | |||||||
| Inizio minimo Voltaggio |
10.0Vdc / 10.5Vdc per Modalità 12Vdc |
* 2 per 24 Vdc, * 4 per 48 Vdc; | |||||||||
| Batteria scarsa Alarme |
10.5Vdc / 11.0Vdc per Modalità 12Vdc |
||||||||||
| Viaggio a batteria bassa | 10.0Vdc / 10.5Vdc per Modalità 12Vdc |
||||||||||
| Alta tensione Alarme |
16.0Vdc per la modalità 12Vdc | ||||||||||
| Batteria scarsa recupero della tensione |
15.5Vdc per la modalità 12Vdc | ||||||||||
| Inattivo Consumo-Se Arco di modalità |
< 25 W quando il risparmiatore di energia è acceso. | ||||||||||
| Caricabatterie | Voltaggio di uscita | Dipende dal tipo di batteria (cfr. tabella 2).5.2) | |||||||||
| Interruttore di caricabatterie Classificazione |
10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | ||
| Carica massima Potenza |
1/3 Potenza nominale (cfr. tabella 2).5.3) | ||||||||||
| Iniziale della batteria Voltaggio per l'avvio |
10-15.7Vdc per 12Vdc Modalità |
* 2 per 24 Vdc, * 4 per 48 Vdc; | |||||||||
| Sopracarico Protezione S.D. |
15.7Vdc per la modalità 12Vdc | ||||||||||
| BTS | Batteria Temperatura Sensore (facoltativo) |
Sì ((Referiamoci alla tabella) Variazioni della tensione di carica e della tensione di base S.D sulla temperatura della batteria. |
|||||||||
| Bypass & Protezione |
Voltaggio di ingresso Forma d'onda |
onde sinusoidali (griglia o generatore) | |||||||||
| Voltaggio nominale | 100-110-120Vac / 220-230-240Vac | ||||||||||
| Input AC massimo Voltaggio |
150VAC per la modalità LV da 120Vac".300VAC per la modalità HV 230Vac". | ||||||||||
| Input nominale Frequenza |
50 Hz o 60 Hz | ||||||||||
| Viaggio a bassa frequenza | 47 ± 0,3 Hz per 50 Hz, 57 ± 0,3 Hz per 60 Hz | ||||||||||
| Viaggio ad alta frequenza | 55 ± 0,3 Hz per 50 Hz, 65 ± 0,3 Hz per 60 Hz | ||||||||||
| Sovraccarico protezione (carico SMPS) |
Interruttore di circuito | ||||||||||
| Corto output protezione del circuito |
Interruttore di circuito | ||||||||||
| Interruttore di bypass rating |
10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | ||
| Interruttore di trasferimento rating |
30Amp per UL e TUV | 40Amp per UL | 80Amp per UL | ||||||||
| Bypass senza batteria connesso |
Sì (facoltativo) | ||||||||||
| Bypass massimo corrente |
30Amp | 40Amp | 80Amp | ||||||||
| Meccanica Specificità |
Montaggio | Montaggio della parete | |||||||||
| Invertitore Dimensioni (L*W) * H) |
340* 420* 200 mm |
425*375*200 mm | 560*420*235 mm | 655*490*240 mm | |||||||
| Casco dell'inverter dimensione (L*W*H) |
415* 440* 300 mm |
500*495*300 mm | 660*470*310 mm | 720*470*290 mm | |||||||
| Invertitore Peso ((Solar) Chg) KG |
16 | 19.5 | 24 | 31.5 | 33.5 | 37.5 | 56.5 | 58.5 | 61.5 | ||
| Trasporti marittimi Peso ((Solar) Chg) KG |
19 | 22 | 26.5 | 38 | 40 | 44 | 63.5 | 66 | 68.5 | ||
| Visualizzazione | LED di stato / LED di stato+LCD | ||||||||||
| Norme Garanzia |
2 anni(Opzionale) | ||||||||||
Se il modello di prodotto cambia senza preavviso
